クリークウォーク

パネルタイプ

断面図 ・パネル規格
溝幅:1500mm〜2000mmタイプ

日鐵住金ファインフロア 高さ60mm、幅250mmのもの2枚組に取り付け金具を工場で溶接し、パネル化したものを標準品としています。

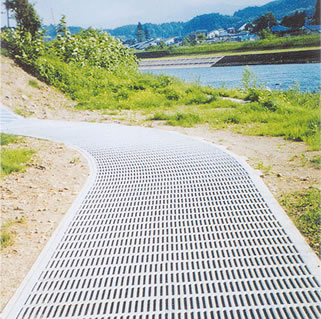

イメージ

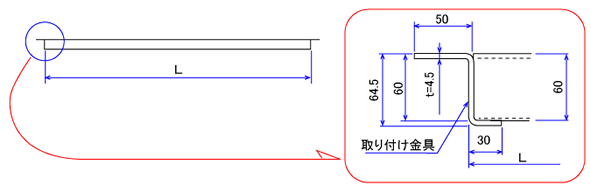

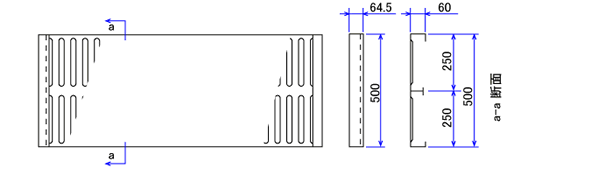

断面図

イメージ
イメージ

パネル規格(設計荷重:4900N/u、板厚:2.3mm)

溝幅
[mm]
L寸法
[mm]
質量
[kg/枚]
備 考
1,500 1,480 25.6 設計荷重4900N/m2は、クリークウォークの取り付け金具を介し、水路躯体で負担します

・設計荷重に対するクリークウォークのたわみ量は、
  溝幅(mm)/360を使用限度としています。
・板厚:2.3
・表面仕上:溶融亜鉛めっき2種 HDZ35
・幅調整用として1枚物も製作可能です。
・その他サイズ(L寸法)も製作可能です。。

1,600 1,580 27.0
1,700 1,680 28.4
1,800 1,780 29.8
1,900 1,880 31.2
2,000 1,980 32.6
