クリークウォーク

マス蓋

断面図 ・パネル規格
マス蓋サイズ:600×600 〜 2000×2000
日鐵住金ファインフロア 高さ40・60mm、幅250・200mmのものを組み合わせ取り付け
金具を工場で溶接し、マス蓋用としてパネル化したものを標準品としています。

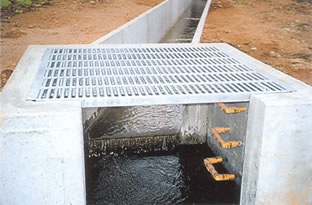

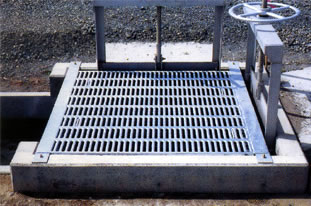

イメージ イメージ

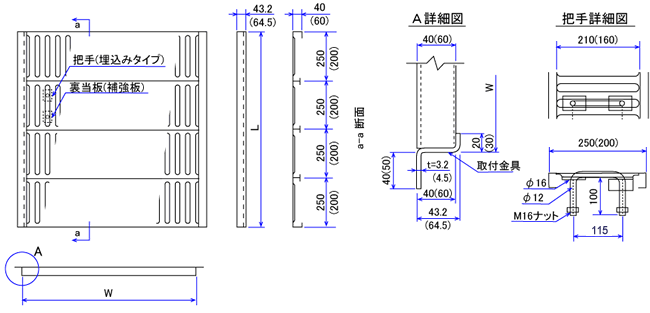

断面図

イメージ

パネル規格(設計荷重:4900N/u、板厚:2.3mm)

マス蓋の大きさ
[mm]
幅(W)×長さ(L)×高さ(H)
[mm]
質量
[kg/枚]
備 考
600×600 580×590×40 13.4 設計荷重4900N/m2は、クリークウォークの取り付け金具を介し、マス躯体で負担します。

・設計荷重に対するクリークウォークのたわみ量は、
  溝幅(mm)/360を使用限度としています。
・板厚:2.3mm
・表面仕上:溶融亜鉛めっき2種 HDZ35
・その他サイズ(L寸法)も製作可能です。

800×800 780×790×40 22.0
1,000×1,000 980×990×40 29.2
1,400×1,400 1,380×1,390×40 56.0
1,500×1,500 1,480×1,490×60 79.4
1,800×1,800 1,780×1,790×60 115.0
2,000×2,000 1,980×1,990×60 145.9
