クリークウォーク

パネルタイプスタンダード

断面図 ・パネル規格

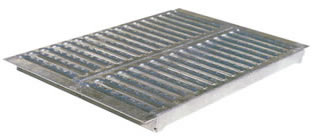

溝幅:800mm〜1400mmタイプ イメージ
イメージ
日鐵住金ファインフロア 高さ60mm、幅250mmのもの2枚組に取り付け金具を工場で溶接し、パネル化したものを標準品としています。

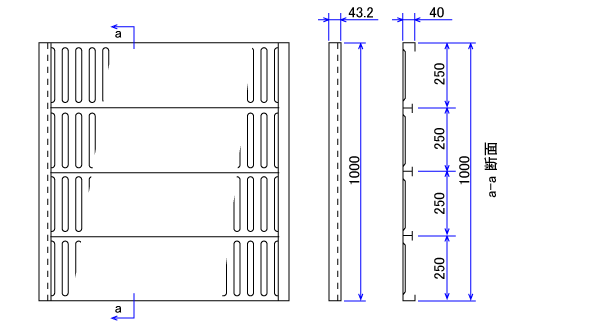

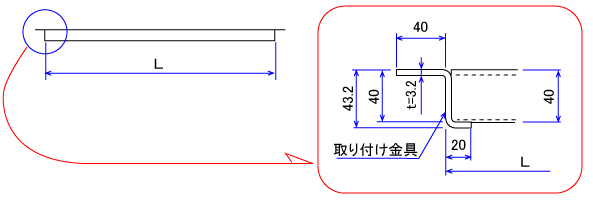

断面図

イメージ
イメージ

パネル規格(設計荷重:4900N/u、板厚:2.3mm)

溝幅
[mm]
L寸法
[mm]
質量
[kg/枚]
備 考
800 780 23.4 設計荷重4900N/m2は、クリークウォークの取り付け金具を介し、水路躯体で負担します。

・設計荷重に対するクリークウォークのたわみ量は、
  溝幅(mm)/360を使用限度としています。
・板厚:2.3
・表面仕上:溶融亜鉛めっき2種 HDZ35
・幅調整用として1枚物、2枚組物、3枚組物も製作可能です。
・その他サイズ(L寸法)も製作可能です。

900 880 25.8
1,000 980 28.2
1,100 1,080 30.6
1,200 1,180 33.0
1,300 1,280 35.4
1,400 1,380 37.8
