性能表

単純梁　 2連続梁　 中間連結金具使用時のたわみ軽減
単純梁

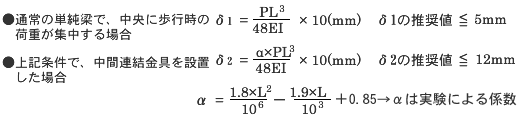

中間連結金具は、施工時及び点検歩行時の中央部たわみを軽減する金具です。

たわみ軽減効果表40型（ＭＦ254）　t=2.0　　　Z=3.48㎝3、I=7.15㎝4　
　　項目 撓み判定(mm)
中間連結金具なし α 中間連結金具あり
荷重(㎏)→ 100 120 150 100 120 150
60 0.30 0.36 0.45 0.74 0.22 0.27 0.33
80 0.70 0.85 1.07 0.71 0.50 0.61 0.76
100 1.40 1.67 2.10 0.68 0.94 1.13 1.42
120 2.40 2.90 3.60 0.65 1.56 1.87 2.34
140 3.80 4.60 4.60 0.62 2.36 2.83 3.54
160 5.70 6.80 8.50 0.59 3.35 4.02 5.03
180 8.10 9.70   0.57 4.61 5.53 6.92
200 11.10     0.54 5.99 7.19 8.99
220       0.52 7.68 9.22 11.52
240       0.50 9.59 11.51
260       0.48 11.71 14.05
280       0.46 14.01
290       0.45 15.23
300       0.44 16.48
320       0.43 19.55 推奨範囲
340       0.41   不安感なし
360       0.40   やや不安感
380       0.39   使用不可
400       0.38     （応力限界超）



たわみ軽減効果表60型（ＭＦ256）　t=2.0　　　Z=6.54㎝3、I=20.5㎝4　
　　項目 撓み判定(mm)
中間連結金具なし α 中間連結金具あり
荷重(㎏)→ 100 120 150 100 120 150
120 0.84 1.00 1.26 0.65 0.54 0.65 0.82
140 1.33 1.59 1.99 0.62 0.82 0.99 1.23
160 2.00 2.40 3.00 0.59 1.17 1.40 1.75
180 2.80 3.40 4.20 0.57 1.61 1.93 2.41
200 3.90 4.60 5.80 0.54 2.09 2.51 3.14
220 5.20 6.20 7.70 0.52 2.68 3.22 4.02
240 6.70 8.00

10.00

0.50 3.34 4.01 5.02
260 8.50 10.20   0.48 4.08 4.90 6.12
280 10.60     0.46 4.89 5.86 7.33
300       0.44 5.75

6.90

8.62
320       0.43 6.82 8.18 10.23
340       0.41 7.80 9.36 11.70
360       0.40 9.03 10.84 13.55
380       0.39 10.36 12.43 15.53
400       0.38 11.77 14.12 17.65
420       0.37 13.27 15.92
440       0.36 14.84 17.81
450       0.36 15.88 19.05
460       0.36 16.96
480       0.35 18.73
500       0.35
