床システム部品

SEハンガー

■軽天井用、軽設備用吊り金具

特長

  1. デッキプレートに穴明けが不要です。
  2. 追加、変更が自由に行えます。
  3. コンクリート打設後ワンタッチで取付可能です。

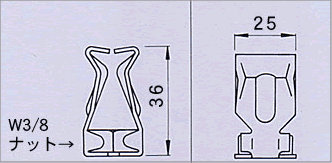

形状寸法

材料:SGHC-Z12
強度:許容設計荷重 980N(100kgf)/本以下

施工要領



注意

  1. デッキプレート・ジョイント部でカギ溝巾が狭い場合、取付できないことがあります。
  2. 吊りボルトに振動が生じる場所や許容設計荷重以上の荷重がかかる場所では使用しないで下さい。
  3. 吊りボルトを斜めに使用すると引抜き耐カが低下しますので、こ注意下さい。
  4. 吊りボルト(W3/8)は含まれておりません。
ページのトップへ

SEスペーサー/HPスペーサー

■溶接金網受けスペーサー

特長

  1. 溶接金網の適切なコンクリートかぶり厚さが確保できます。
  2. コンクリート打設時の溶接金網のズレ、沈下、浮上りが防止できます。
  3. 取付けがワンタッチで簡単です。
SEスペーサーイメージ

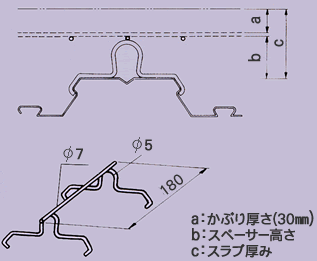

形状寸法

スーパーEデッキ 製品記号
EZ50 SES−50
EZ75 SES−75
ハイパーデッキ HPS−120

施工要領 取付方法

[A] スペーサーをデッキプレート山部に置き、軽く片足で押すようにしてデッキプレートのアゴ部にセットします。
デッキプレートの巾方向での取付ピッチは、90cm以下としてください。
[B] パチンとデッキプートに固定されたら、それ以上余分の力は加えないでください。
デッキプレートの長さ方向での取付ピッチは、100cm以下として
ください。

注意

  1. 溶接金網とスペーサーは鉄線で結束して下さい。
  2. スペーサーの溶接金網受けに溶接金網の上端筋が2本のるようにして下さい。
  3. スペーサーは溶接金網の継手部分をさけて取付けて下さい。
  4. ご注文の際はデッキプレートのタイプ (EZ50、EZ75、ハイパーデッキ) とスラブ厚をご連絡下さい。
ページのトップへ

SEフラッシング

■幅調整板

特長

  1. 接合部の形状をスーパーEデッキのカギ溝形状に合わせてありますので、コンクリートが漏れません。
  2. 納まり寸法合せのためのデッキプレートの縦切断が不要です。

形状寸法

製品記号 W/mm 板厚(mm) 調整幅S寸法(mm)
SEF100 100 1.2 ・ 1.6 S≦50
SEF150 150 1.2 ・ 1.6 50 <S ≦100
SEF200 200 1.2 ・ 1.6 100 <S ≦ 150
SEF250 250 1.2 ・ 1.6 150 <S ≦ 200

施工要領

● デッキ敷込後の隙間(S寸法)に合うフラッシングを使用する。
● スーパーEデッキのカギ溝を充分に接合させて取付ける。

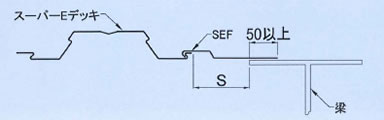

[参考] DPフラッシング   ■Eデッキ、一般デッキ用幅調整板

製品記号 W (mm) 板厚(mm) 調整幅S寸法(mm)
DPF50 31 1.2 ・ 1.6 S≦5
DPF90 71 1.2 ・ 1.6 5 <S≦45
DPF130 111 1.2 ・ 1.6 45<S≦85
DPF170 151 1.2 ・ 1.6 85<S≦125
DPF210 191 1.2 ・ 1.6 125<S≦165
DPF250 231 1.6 165<S≦ 200

施工要領

ページのトップへ

SEメンド

■耐火被覆用面戸材

特長

  1. ワンタッチで簡単に取付けられます。
  2. 梁の耐火被覆材が節約できます。

形状寸法

スーパーEデッキ 製品記号
EZ50 SEM−50
EZ75 SEM−75

施工要領

ページのトップへ

SE開口コンクリート止め

■箱抜型枠用谷溝コンクリート止め材

特長

  1. スーパーEデッキの谷溝形状にピッタリ合うため、箱状型枠が簡単に組めます。

形状寸法

スーパーEデッキ 製品記号
EZ50 SEK−50
EZ75 SEK−75

施工要領

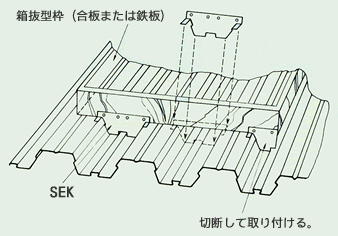

合板または鉄板の箱抜型枠に図のように、クギか溶接で固定します。
ページのトップへ

SEクローザー1山タイプ

■小口ふさぎ

特長

  1. ワンタッチで簡単に取付けられます。
  2. 梁の耐火被覆材が節約できます。

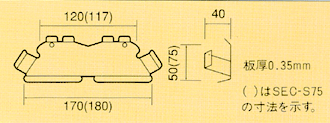

形状寸法

スーパーEデッキ 製品記号
EZ50 SEC−S50
EZ75 SEC−S75

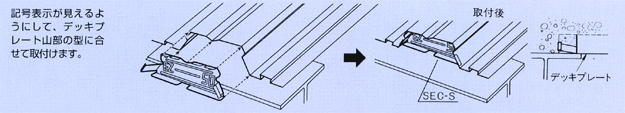

施工要領

注意:梁接合部分は使用できません。

SEクローザー2山タイプ

■小口ふさぎ

特長

  1. デッキプレート山部2山と、カギ溝部とを同時にふさげます。

形状寸法

スーパーEデッキ 製品記号

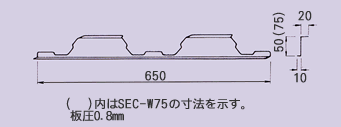

EZ50 SEC−W50
EZ75 SEC−W75

施工要領

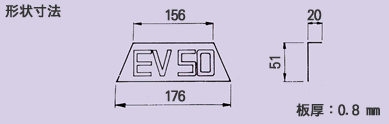

[参考] EVクローザー   ■EV50用小口ふさぎ


ページのトップへ

コンクリート止め

■スラブ廻りのコンクリート止め材

特長

  1. 3つの部品の組合せによりスラブ廻り等のコンクリート止めが簡単にできます。

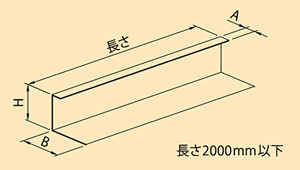

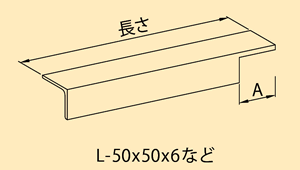

形状寸法

DPK-1 コンクリート止め材

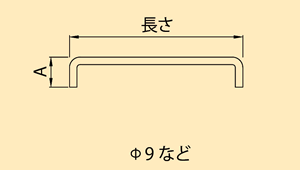

DPK-2 倒れ防止筋
DPK-3 受け材


施工要領
