日鐵住金ファインフロア

取付け方法

日鐵住金ファインフロア用FF固定金具 施工の合理性を高めます。

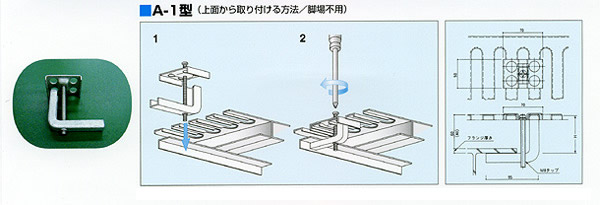

■A−1型 固定金具の寸法と取付け方法

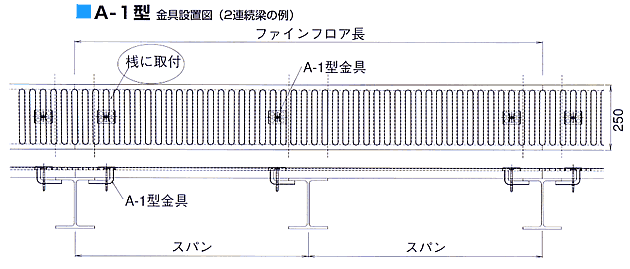

A-1型 ・ B-1型 ・ B-2型  C-1型  J-1型 金具設置図

■Aタイプ適合フランジ厚
  ファインフロア種類 適合フランジ厚
60型用 40型用
G-66-105 G-46-85 6〜11mm
G-72-105 G-52-85 12〜17mm
※フランジ厚18mm以上の場合はご相談下さい。


A-1イメージ
ファインフロア表面と梁フランジを固定

ページのトップへ

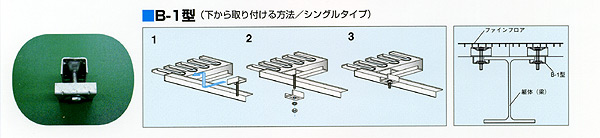

■B−1型 固定金具の寸法と取付け方法



A-1型 ・ B-1型 ・ B-2型  C-1型  J-1型 金具設置図

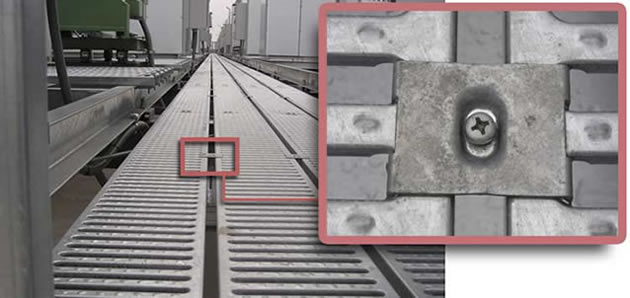

取付け写真
ファインフロア表面と梁フランジを固定

ページのトップへ

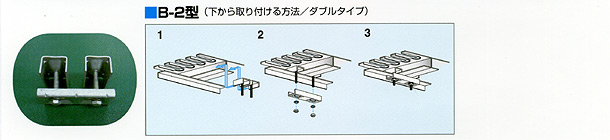

■B−2型 固定金具の寸法と取付け方法

A-1型 ・ B-1型 ・ B-2型  C-1型  J-1型 金具設置図

■Bタイプ適合フランジ厚
記号 適合フランジ厚
G-16 4〜8mm
G-20 9〜12mm
G-24 13〜16mm



B-2取付け写真
ファインフロア表面と梁フランジを固定


ページのトップへ

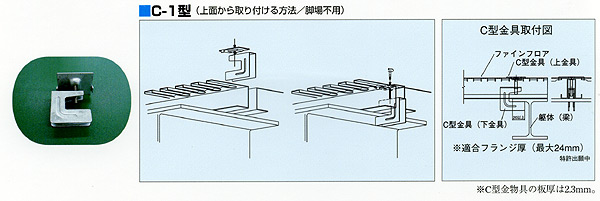

■C−1型 固定金具の寸法と取付け方法

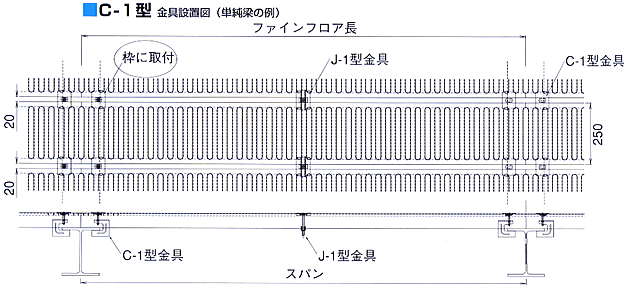

A-1型 ・ B-1型 ・ B-2型  C-1型  J-1型 金具設置図


■C金具適合フランジ厚
記 号 適合フランジ厚
40型用 C57-35 6〜14mm
60型用 C67-55 6〜24mm
イメージ

ページのトップへ

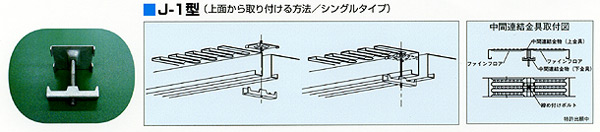

■J−1型 固定金具の寸法と取付け方法
